Nos vannes de construction très robustes ont été spécialement étudiées pour être utilisées sur des réseaux de transport de pulvérulent (ciment, charbon, cendres volantes).

De construction simple, nos vannes présentent l'avantage, par le traitement de surface que nous réalisons sur l'opercule coulissant, de ne pas permettre aux produits véhiculés d'adhérer sur celui-ci.



Une valeur sûre pour les cimenteries

Dans un contexte corrosif comme l'industrie cimentière et pour résoudre une problématique de manœuvre des vannes dans les circuits de transport de pulvérulents (ciment, charbon, cendres volantes) et en limitant au maximum les coûts, Marceau Amalric a créé sa première vanne Classique breveté dans le but de garantir une bonne circulation du produit tout en fiabilisant les manœuvre des vannes.



Champs d'application :

Circuit de transport pneumatique de pulvérulents.

Type de pulvérulent : ciment, charbon, cendres volantes, etc.

Pression du circuit de transport admissible : 1 à 4,5 bars.

Température maxi du pulvérulent en pointe : 120°C (130 à 200°C sur demande).

Montage toutes positions, excepté sur tuyauterie verticale.



Nos types de vannes :

  • DN100-4" - ⌀100
  • DN125-5" - ⌀125
  • DN150-6" - ⌀150
  • DN175-7" - ⌀175
  • DN200-8" - ⌀200
  • DN225-9" - ⌀225
  • DN250-10" - ⌀250
  • DN300-12" - ⌀300



Descriptif de la vanne classique :

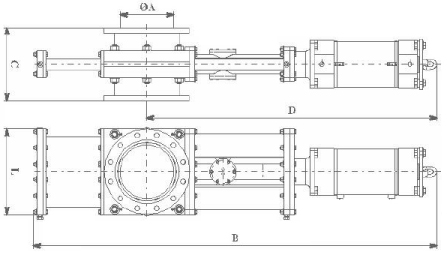

plan vanne classique breveté Marceau AmalricVanne à opercule coulissant revêtu, commandée par vérin pneumatique ou électrique

  • Etanchéité de la vanne assurée par une cartérisation maintenue en pression
  • Vérin pneumatique équipé de détecteurs de positionnement magnétiques
  • Traitement anticorrosion
  • Traitement anti-adhérent
  • Alimentation : air sec 6-7 bars (en commande pneumatique)
  • Modèles de 4'' à 12''
  • N° de brevet : FR 01 13290



avantage de la vanne classique :

  • Grande fiabilité
  • Entretien réduit
  • Durée de vie accrue.

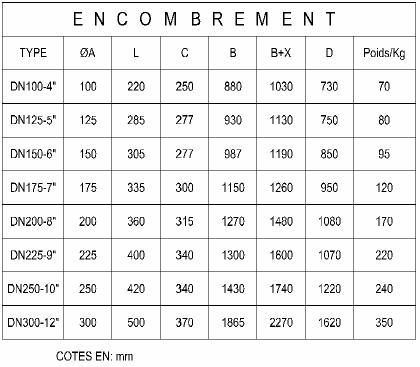

Dimensionnement de la vanne classique :



dimension vanne classique



L'entreprise possède un stock de pièces de rechange d'usure en fonction du type de vanne (joint d'étanchéité et opercule coulissant).



Vous souhaitez avoir des renseignements sur nos vannes, contacter nous !
